Page regroupant l’ensemble des documents pour le Banc Cosmique du LLR

  • L’eLog du Banc Cosmique a été supprimé faute d’utilisation (il était ici : [http://llroffice.in2p3.fr/elog/cosmic]).
  • Le svn est accessible :
  • Avec un navigateur web : [source:/ Trac] ou ViewVC
  • Avec un client svn (eg. ‘svn’ sous unix, Tortoise sous windows) : https://llrforge.in2p3.fr/svn/cosmic

Pour avoir accès en écriture au svn, au trac ou à l’elog, merci de remplir ce formulaire et nous envoyer le mot de passe chiffré.

Vue d’ensemble du banc cosmique

Le rapport de stage disponible au bas de cette page contient les éléments de la mise en œuvre du banc.

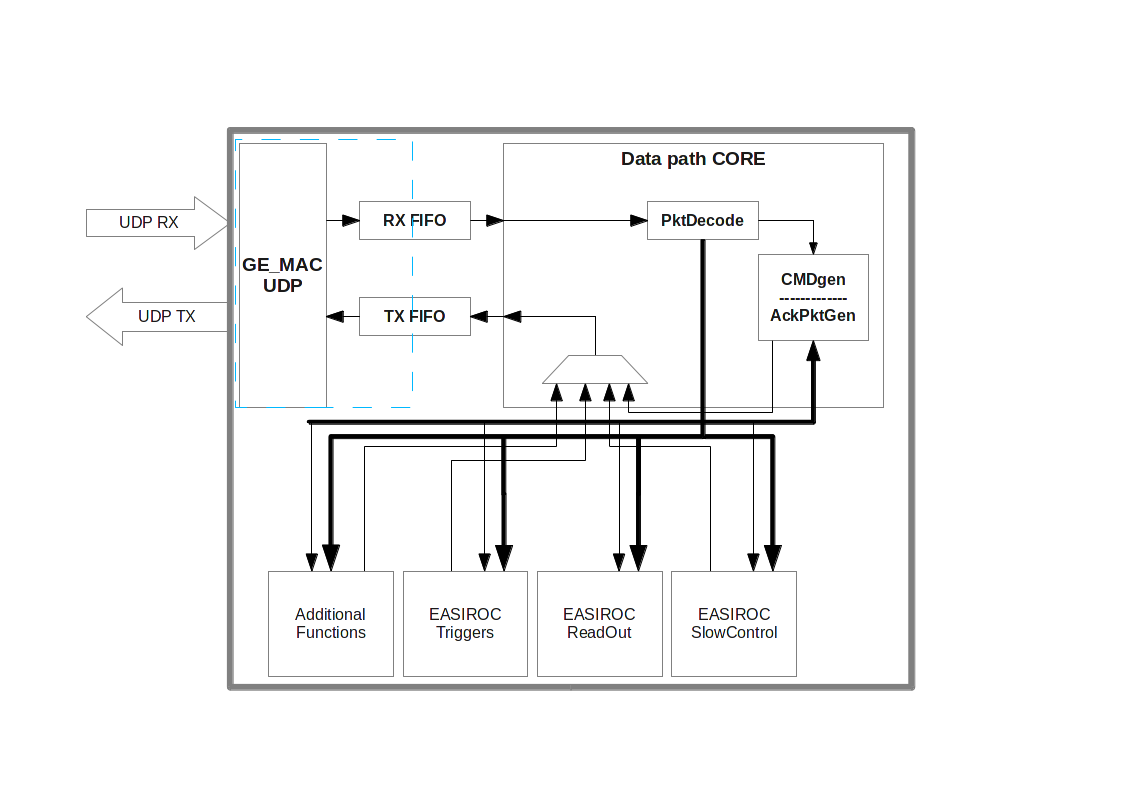

Détails du banc de test nouvelle génération

easicosmic

Détails du banc de test actuel :

Le banc de test actuel est composé d’une partie Trigger (Hodoscope) et d’une partie Acquisition.
Il a servit à diverses expériences, notamment pour acquérir des données de tous types de détecteurs en utilisant le trigger.
Un PC permet de contrôler et d’acquérir l’ensemble des données.

Les matériels

L’hodoscope :

La partie hodoscope est constituée :
– De scintillateurs plastiques montés sur 4 plans X1, X2, Y1 et Y2.
– D’un module haute tension CAEN qui alimente les photomultiplicateurs (PM) collés sur les scintillateurs Réglage des alims ancien setup. Les Alims HT ont été remplacées en janvier 2012.

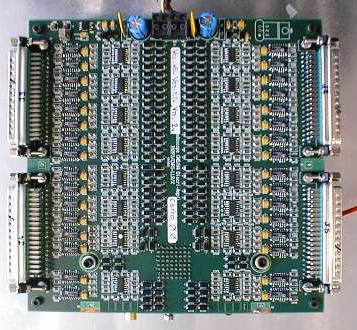

– D’une carte permettant l’amplification des signaux de détection sortant des PM nommée H4 board.
Les documents concernant la réalisation de cette cartes sont ici, ce .rar contient des documents sur les éléments équipant cette carte ainsi qu’une liste des composants. Pour le routage, il faut s’adresser au groupe électronique du laboratoire ou accéder au disque projet_Cadence sur la machine polcad01 afin d’ouvrir le projet HDA.

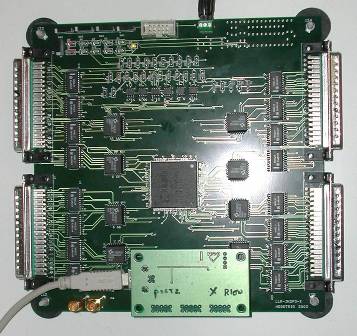

– D’une carte avec un CPLD assurant la fonction combinatoire de détection d’un cosmique nommée Hodotrig documentée ici (Conception de la carte Hodoscope).
– D’un chassis au format NIM permettant de retarder les signaux de déclenchements. Le document accessible ici( Réglages du chassis NIM ) permet de configurer les réglages en temps des signaux provenant de la carte Hodoscope pour permettre le déclenchement de la lecture des SLABs du prototype physique ECAL de l’expérience CALICE.

Le PC contrôle et acquière les données de cette carte avec un module d’entrées-sorties numériques (USB-DIO) constitué de 3 ports de 8 bits.
– Remise en route du banc cosmique à l’aide d’une Alimentation CAEN SY527 avec liaison serie RS232 sous hyperterminal Reglage au 18/01/2012.

La partie Acquisition :

La partie Acquisition est spécifique aux tests des Wafers de l’ECAL de CALICE.
Elle est constituée de :
– Une carte de génération des signaux de contrôle d’acquisition VTC.
– Une carte d’acquisition analogique / numérique au format PCI de National Instrument.

Le PC contrôle la carte VTC avec un module d’entrées-sorties numériques (USB-DIO) constitué de 3 ports de 8 bits.

Pour plus d’informations sur les différents éléments :

Dans le cadre du test des PCB, deux fichiers Matlab ont été utilisés :
