SeHgCalTemp

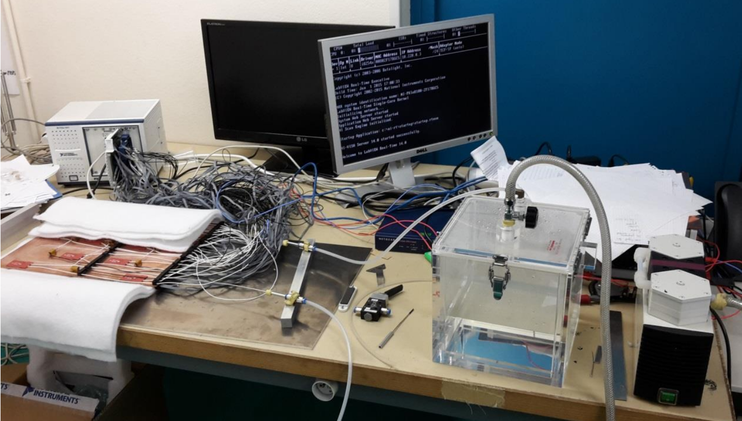

Banc de test : Mesure d’un champ de température (CMS HGCal)

Pour obtenir un fonctionnement optimal, le silicium du calorimètre HGCal-CMS doit être refroidi à une température de -30°C.
Le système se chargeant de cette fonction se compose d’une plaque de cuivre dans laquelle serpente un tuyau qui assure l’écoulement de CO2 dysphasique.
Ce banc de test permet de caler les paramètres d’un modèle de simulation.

Hugo Bonnemaison a effectué son stage de DUT « Mesures physiques » sur le sujet entre décembre 2015 et février 2016.
Tous les détails sont décrit dans son rapport (attachment:2016_02_H-Bonnemaison_IUT_CMS_HGCal_Cooling.pdf) intitulé :

Réalisation de mesures statiques et dynamiques d’un champ de température sur un système de refroidissement complexe.

[[Image(Banc_HGCalCool.png)]]

Matériel

ChâssisPXie-1071 attachment:chassis PXIe-1071.pdf
ContrôleurPXie-8100 attachment:User Manual and Specifications.pdf
ADCPXie-4357
RelaisPXi-2564
AlimentationHMP-4030 attachment:HAMEG_MAN_DE_EN_HMPSeries.pdf
Résistancesref. 578-093 http://www.tcsa.fr

Les résistances Pt100 (RTD Pt100 type F220) sont conformes à la norme IEC 60751 classe A, la sensibilité devrait être 0.3851 ohm/°C (-100/+500 °C).

Développements Miguel et Hugo (Décembre 2015 – Janvier 2016)

– Documentation pour configurer LabView
– VI LabView embarqué dans châssis
– Scripts Pyrame d’acquisition de la température

Tout est aussi dans le [hgcalcool à llrgit]

Développements Sébastien (2015)

Sur l’ancien PC de Sébastien :

!Bureau/Logger CMS : attachment:LoggerCMS.zip

!Bureau/Labview PXI 2 : attachment:LabviewPXI2.zip
